【球墨鑄鐵球化率快速判定的方法】在鑄造生產線上爐后快速無損檢測鑄件球化率是很必要的，球化率的檢測就更需要自動檢測系統來進行。為此，采用超聲波法，同時引進計算機系統以實現自動檢測、自動控制，以實現生產線上的快速自動檢測。球墨鑄鐵球化率的超聲檢測系統就是這樣一種實用的自動檢測系統。該系統既可顯示球化率的等級，又能對廢品進行報警顯示。

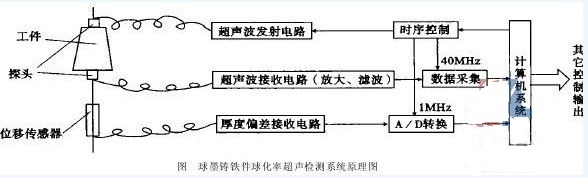

超聲波在球墨鑄鐵件中的傳播速度與球鐵本身的球化程度有一定的線性關系，即球化程度越好，超聲波傳播速度越高，反之則低。因此通過測量球墨鑄鐵的超聲波傳播速度就可以檢測其球化率。本檢測系統原理見下圖。

由圖可見，該系統由超聲發射、超聲接收放大、數據采集、厚度偏差接收電路、a/d轉換、時序控制及計算機系統組成。整個系統由計算機控制，通過采集及數據分析檢測出球化率。計算機控制時序信號，一方面觸發超聲發射電路發出脈沖信號，以激勵發射換能器發射超聲波，另一方面產生同步信號，使超聲波接收電路開始采集接收的超聲波信號,厚度偏差接收電路開始測出試樣厚度誤差，同時送往計算機進行數據分析、計算，以判斷其球化率。計算機將其聲速、球化率等級和不合格報警等信息顯示在顯示器上，也可以送往打印機打印。

在鑄造行業，球墨鑄鐵件的球化率是產品的一個重要質量指標，它反映了產品的合格率。球化率的檢測方法有金相法、超聲波法等。金相法需要人工操作，不適應于生產線上的檢測，只能進行小批量的樣品檢測。超聲法則是一種理想的無損檢測方法，適于生產線上的快速檢測和判定。球墨鑄鐵球化率超聲檢測系統具有操作簡單、檢測速度快、結果準確、性能穩定的特點，可實現自動檢測、自動控制,適用于對一般球鐵鑄件的球化質量的在線檢測。
